Лекция 8. СТАТИСТИЧЕСКИЕ ГРАФИКИ
1. Основные элементы статистического графика.
2. Классификация статистических графиков.
В ходе статистических обследованиях, наблюдений, переписей, обработки данных отчетности работники в области статистики получают большое количество
статистических показателей, которые располагаются в виде таблиц, что значительно облегчает ориентацию в материале.
Итоговым этапом сводки и группировки статистических данных является построение графиков на основании имеющихся таблиц, так как статистический материал
часто нуждается в большей наглядности изображения, что достигается с помощью построения графиков.
График в статистике – это условное изображение статистических данных в виде различных геометрических образов: точек, линий, фигур.
Главное достоинство графиков – наглядность.
Графики в статистике используются:
1. В целях широкой популяризации данных и для облегчения их восприятия неспециалистами.
Поэтому в различных докладах, речах и сообщениях предоставление статистических данных часто осуществляется при помощи графиков,
что облегчает ознакомление масс со статистическими данными, оживляют таблицу и делают ее более доступной.
2. В исследовательской работе, так как при помощи графиков легче уяснить закономерности развития и размещения явлений.
При помощи графиков (в ряде случаев) можно сделать выводы, которые на базе табличного метода были бы затруднительными.
3. Для выявления различных ошибок и неточностей, так как графики являются контролером точности расчетов и вычислений.

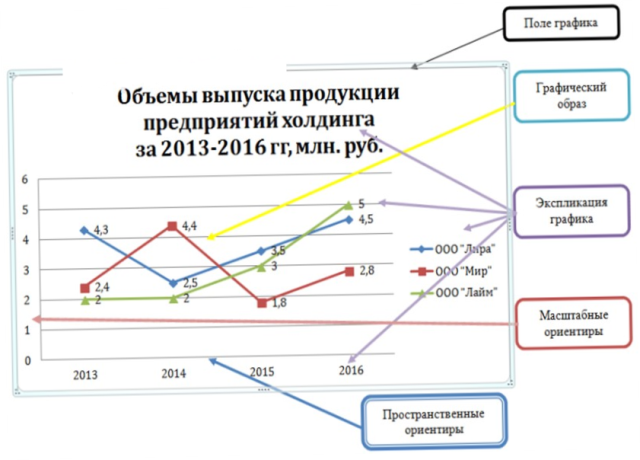

К основным элементам статистических графиков относятся:
- графический образ;
- поле графика;
- пространственные ориентиры;
- масштабные ориентиры;
- экспликация графика.
Графический образ (основа графика) – это геометрические знаки, то есть совокупность точек, линий, фигур с помощью которых изображаются
статистические показатели.
Графический образ должен соответствовать цели графика и способствовать выразительности изображаемых статистических данных.
Иногда используют негеометрические фигуры в виде силуэтов или рисунков предмета.
Поле графика – это часть плоскости, где расположены графические образы. Поле графика имеет определенные размеры, которые зависят от назначения графика.
Стороны графика обычно находятся в определенной пропорции.
Пространственные ориентиры определяют размещение графических образов на поле графика. Пространственные ориентиры задаются координатной
сеткой или контурными линиями и делят поле графика на части, которые соответствуют значениям изучаемых показателей.
В статистических графиках чаще всего применяется система прямоугольных (декардовых) координат, но могут быть построены по принципу полярных координат
(круговые графики).
Масштабные ориентиры статистического графика придают графическим образам количественную зависимость, которая передается с помощью системы
масштабных шкал. Сначала следует выбрать масштаб, а затем построить шкалу.
Масштаб графика – это условная мера перевода числовой величины в графическую.
Шкала – это линия, отдельные точки которой могут быть прочитаны как определенные числа. В шкале различают три элемента:
1. Линию – носитель информации, опора шкалы;
2. Помеченные точки – в определенном порядке расположены на носителе шкалы;
3. Цифровые обозначения чисел – соответствуют отдельным намеченным точкам.
Экспликация графика – пояснение содержания графика и включает:
- заголовок графика;
- объяснения масштабных шкал;
- пояснения отдельных элементов графического образа.
Заголовок графика – поясняет основное содержание изображаемых данных.
Статистические графики классифицируются: по назначению, по способу построения, по характеру графического образа.
По назначению различают:
- графики относительных величин (структуры, динамики, сравнения и т.д.);
- графики вариационных рядов;
- графики взаимосвязанных показателей;
- графики размещения по территории.
По способу построения графики делятся на:
- диаграммы;
- статистические карты.
Диаграммы относятся к графикам количественных соотношений – это диаграммы сравнения, динамики, структурные диаграммы.
Статистические карты – представляют собой условные изображения статистических данных на контурных географических картах.

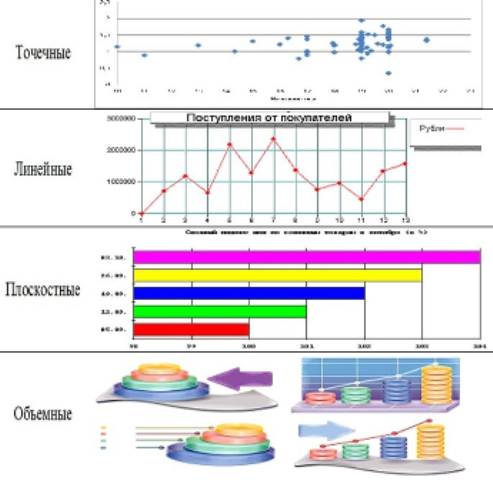

По характеру графического образа различают графики: точечные, линейные, плоскостные, объемные.
В точечных графиках графическими образами являются совокупности точек.
В линейных диаграммах графическими образами являются линии.
В плоскостных диаграммах статистические данные изображаются в виде геометрических фигур.
